简述桥架的基本施工流程有哪些

2023-09-04 11:25:00

次

施工流程

1、预留孔洞

根据施工图标注的轴线部位，将预制好的木质框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板拆除后，取下框架，并抹平孔洞口。

2、测量定位

根据设计图或施工方案，从电缆桥架始端至终端（先干线后支线）找好水平或垂直线（建筑物如有坡度，电缆桥架应随其坡度），确定并弹出支吊架的具体位置。贵州桥架厂

3、支、吊架安装

①用冲击钻钻孔，孔洞的直径误差不得超过十0.50.3mm,深度误差不得超过+3血，成孔后应将孔内残存的碎屑清除干净。打孔的深度应以将膨胀螺栓的套管全部埋入孔洞内，表面平齐为宜，用木槌或垫上木块后用铁锤将膨胀螺栓敲入洞内，螺栓固定后，其头部偏斜值不应大于2mm。亦可采用带膨胀螺母的镀锌通丝吊杆。

②自制支架与吊架所用角钢规格不小30mmX30mmX4mm,圆钢直径不小于8mm0自制吊支架必须按设计要求进行防腐处理。

③支架与吊架在安装时应挂线或弹线找直，用水平尺找平，也可用红外线水平仪找正找平，以保证桥架安装的观感质量。

④轻钢龙骨上敷设桥架应独立设置卡具吊装或支撑系统，吊杆直径不应小于8mm。

⑤在钢结构上可用吊具进行安装。

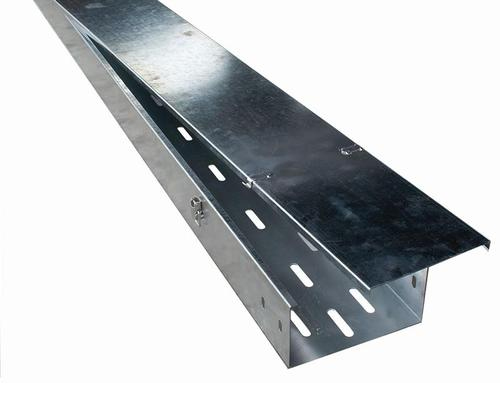

4、桥架安装

①梯架、托盘用连接板连接，垫圈、弹簧垫、螺母紧固，螺母应位于梯架、托盘外侧。

②桥架与电气柜、箱、盒连接时，进、出线口处应用抱脚连接，并用螺丝紧固，末端应加装封堵。

③桥架经过建筑物的变形缝（伸缩缝、沉降缝）时，桥架本身应断开，槽内用内连接板搭接，一端不需固定。

④桥架的直角弯、三通、四通应采用厂家配套的相应部件，施工单位不宜自制；桥架盖板应无翘角，接口应严密、整齐。

⑤电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施。

5、接地线安装

①桥架全长应为良好的电气通路。镀锌制品的桥架搭接处用螺母、平垫、弹簧垫紧固后可不做跨接地线。如果设计另有要求的，按设计施工。

②桥架在建筑变形缝处须做跨接地线，跨接地线要留有余量。
