电缆桥架厂家的选择原则

2020-12-05 10:35:53

次

1.电缆桥架厂的选择原则：较短的距离，易于安装和维护；符合设计要求和施工规范。

一种。检查中继通道上的所有孔是否都已完成。根据设计图纸和现场条件确定线槽路径，以免与其他专业线槽路径发生冲突。

b。在线槽的开头找到水平线和垂直线，然后使用墨水在天花板或墙壁上轻拂该线。

2.桥架安装

一种。在天花板或墙壁上标记安装孔的位置，钻孔，然后敲入膨胀管以将其拧紧，并以1.5米的间隔进行固定。

b。添加平垫和弹簧垫，然后拧紧螺丝；将吊架与孔位置对准，并牢固地固定螺钉，一个人靠在水平尺上，同时支撑吊架以垂直或水平固定吊架。

C使用相同的方法在直管段的另一端安装一组吊架。前后吊架的安装插槽平面必须用尼龙线拧紧并穿过。然后以尼龙线为参考线，调整挂在中间的衣架。吊架与进出线盒的线槽角，接头，首端，支管和支吊架的固定位置之间的距离不大于0.5m。

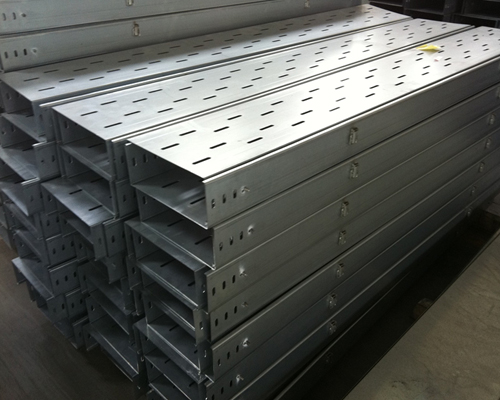

托盘式电缆桥架

一种。线槽的连接应连续且不间断，每个线槽的固定点应不少于2个。固定点应设置在拐角，分支和末端，并固定在靠近墙壁的位置。

b。钢制通道的直段采用连接板，该连接板通过圆头螺钉从内向外穿透，并固定平垫圈和弹簧垫圈螺母。接缝处的间隙应紧密而平坦。然后，盖上盖子并清除钢罐中的碎屑。插槽盖应该是平坦的，没有弯曲的角落，并且完整。

C.拧紧后，用于连接或固定线槽的螺钉或其他紧固件应平稳地连接到线槽的内表面。

d。当钢制通道分支并连接在拐角处时，应通过弯头，双向，三通，四通等方式进行柔性连接，钢制通道的末端应有一块密封板。线槽的出口位置平整，无毛刺且正确。整齐，水平，直线或扁平的访问线路应开槽，允许的偏差为槽长度的2％，总长度为20 mm。

F。线槽的两端必须有一个交叉接地线，并具有膨胀裕量。接地线应为铜编织线，但金属线槽不能用作设备的接地导体线槽。它必须接地。
