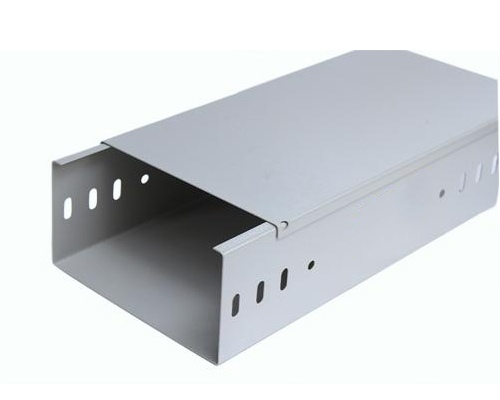

电缆桥架的选择设计及生产安装

      电缆桥架的选择设计：强电和弱电线路应放置在单独的插槽中，当接线盒（箱）交叉时，强电和弱电电流必须由金属隔板分开，并且强电和弱电电线不得直接接触 线槽。 接地线槽中的接线只能在接线盒的出口处连接。 在建造和安装地面线槽时，所有线槽管都必须连接到可靠的接地单元中。

      1.测量定位：

      使用弹簧线法标记桥的安装位置，确定支架的固定位置并标记。 桥在井道中的定位应首先通过悬吊线法确定安装基准。 如果预留的孔不合适，应及时进行调整和修理。

      2.电缆桥架的生产和安装

      我们根据施工图设计立面和桥梁规格，进行定位，然后根据测量尺寸制作支架，支架在工厂生产。 它沿梁的底部吊起或安装在没有吊顶的壁挂支架上，并吊在悬吊的天花板上或在有吊顶的壁挂支架上安装。 在没有吊顶的公共场所，结合结构构件，考虑到建筑物的美观性和维护方便性，请使用壁挂式，柱形支架安装或将其安装在屋顶桁架的下弦杆上。 靠墙安装的支架用膨胀螺栓固定，支架之间的距离不超过2米。 通过建筑物的变形缝，在直形和非直形部分的交界处以及弯曲半径大于300mm的非直形部分的中间，应添加支撑和吊架。 支架和吊架的安装应确保桥的水平或垂直度符合要求。

      3.电缆桥架

      一种。 对于异形桥，现场测量的尺寸将移交给材料供应商，材料供应商将根据尺寸进行制造，从而减少了现场处理。 桥架的材料，型号，厚度和配件均符合设计要求。

      b。 在安装桥之前，必须与每个专业人员进行协调，以避免与大口径的消防管，洒水管，冷热水管，排水管以及空调和排气设备发生冲突。

      C。 将桥接器提升到预定位置，然后用螺栓将其与支架固定在一起。 桥梁的大小应在转弯处仔细检查。 桥梁应与建筑物的坡度一致。 弧形建筑物墙壁上的桥的弧度应与建筑物相同。 一致。 桥和桥通过连接板连接，连接螺栓是半圆头螺栓，半圆头在桥的内侧。 桥之间的间隙必须满足设计要求，以确保系统的桥整体连接。

      d。 跨越建筑物变形缝的桥梁应按照企业标准《钢索桥安装技术》进行伸缩缝处理。 当钢桥的直截面超过30m时，应安装热胀冷缩补偿装置。

      e。 桥架水平，垂直，整齐美观安装，距离一致，连接牢固。 同一水平面的水平偏差不超过5mm / m，直线度偏差不超过5mm / m。

      4.接地处理

      贵州电缆桥架的接地处理可以使用镀锌连接板作为镀锌桥架之间的跳线，以整体连接桥架。 在连接板两端的两个连接螺栓上添加镀锌弹簧垫圈，用不小于4mm2的软铜线桥接电桥，然后将电桥与接地线连接以形成电气路径。 整个桥架和接地干线之间不应少于两个连接。

      5.多层网桥安装； 分层桥安装

      首先安装上层，然后再安装下层。 上层和下层之间的距离应留有余量，这有利于以后的电缆铺设和维护。 水平相邻电桥之间的净距离应不小于50mm，各层之间的距离应根据电桥的宽度不小于150mm，与弱电流电缆电桥的距离应不小于0.5m。
